一、设备结构

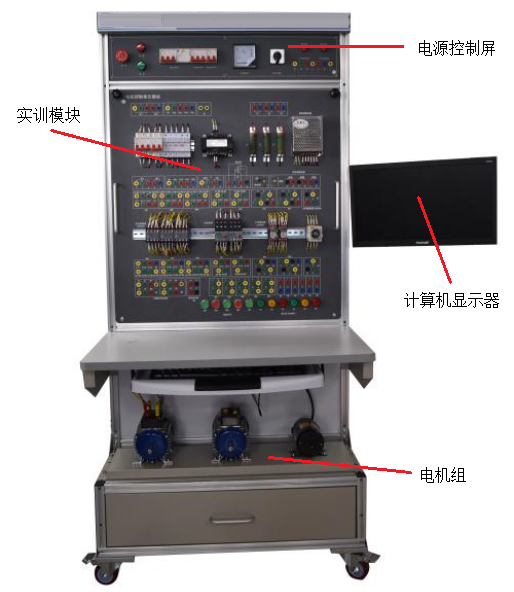

机电技术技能实训考核装置由电源控制屏、plc单元模块、电机控制单元模块、家用配电单元模块、网孔板、电机组等构成，其结构如图1所示：

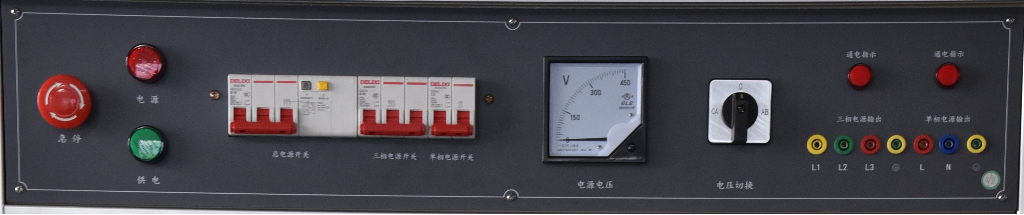

二、电源控制屏
装置的电源采用三相五线交流电源，具有漏电保护；具有急停按钮、电源指示灯和供电指示灯；具有电源电压指示；提供1路三相电源输出，带自动空气开关控制；提供1路单相电源输出，带自动空气开关控制。

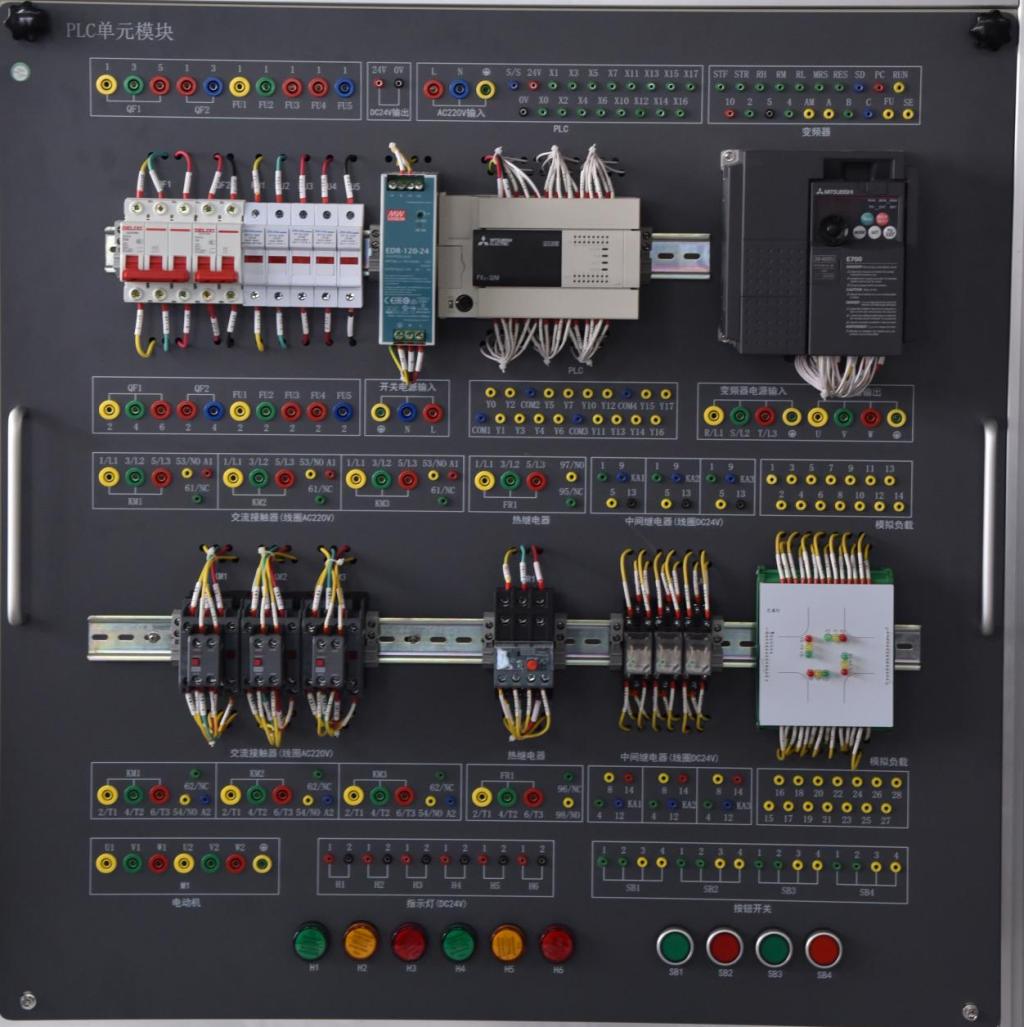

三、plc单元模块
1、概述
plc单元模块包含断路器、熔断器、dc24v开关电源、三菱fx3u-32mr plc、三菱fr-e740变频器、交流接触器、热继电器、中间继电器、可插拔式模拟负载模块、按钮开关、指示灯等电气元件，所有电气元件的引线全部转接到安全插孔上。挂箱内部具有自动智能巡线系统，可自动检测外部接线的正确性。
2、配置清单
序号 |
名称 |
规格型号 |
数量 |
说明 |
1 |
3p断路器 |
dz47s，d10 |
1只 |
对应qf1 |
2 |
2p断路器 |
dz47s,c6 |
1只 |
对应qf2 |
3 |
熔断器 |
rt18-32，熔芯10a |
3只 |
对应fu1、fu2、fu3 |
4 |
熔断器 |
rt18-32，熔芯5a |
2只 |
对应fu4、fu5 |
5 |
24v开关电源 |
edr-120-24 |
1只 |
|
6 |
plc |
fx3u-32mr-es-a |
1台 |
|
7 |
变频器 |
fr-e740-0.4k-cht |
1台 |
|
8 |
交流接触器 |
cjx2s-0910,线圈ac220v，带辅助触头f4-11 |
3只 |
对应km1、km2、km3 |
9 |
热继电器 |
jrs1dsp-25 |
1只 |
对应fr1 |
10 |
中间继电器 |
cdz9-52pl 线圈dc24v |
3只 |
对应ka1、ka2、ka3，具有2组触点 |
11 |
指示灯 |
φ22mm，dc24v |
6只 |
对应h1-h6,电源为dc24v |
12 |
按钮开关 |
φ22mm自复位按钮开关 |
4只 |
对应sb1-sb4，插孔1-2为常闭触点，3-4为常开触点 |
13 |
可插拔式模拟负载模块 |
包含交通灯、自动运料装车、八段数码管显示、水塔水位自动控制、天塔之光、装配流水线 |
1套 |
|
14 |
三相异步电动机m1 |
ys6324，380v,180w，可y-△转换 |
1台 |
位于底部的电机组，电动机的接线通过挂箱侧面航空插头引到面板上 |
3、附件：三菱plc编程电缆、数字式万用表（ut39a ）等。
4、软件版本：
plc编程软件：gx works2 ver 1591r
